Un module électronique permet de lire des sons enregistrés sur une carte MicroSD, le WTV020SD-16P.
Sachant qu’une bibliothèque a été développée pour pouvoir le piloter depuis un Arduino, il est donc relativement simple d’intégrer du son dans les développements Arduino.
La tension d’alimentation de ce module est de 3,3V. Ce module ne fonctionne qu’avec des cartes MicroSD de 1 Go. Les fichiers MP3 doivent être convertis en fichier AD4 (un tutoriel disponible ici utilisant le logiciel AD4CONVERTER).
Le schéma d’implantation des composants
La liste des composants
– R1 470Ω
– LED 3mm
– Diode 1N4001 ou équivalent (2)
– Connecteur à vis 2 borniers (pas de 5,08mm) (3)
– Connecteur mâle HE14 (4)
– Wtv020SD-16P

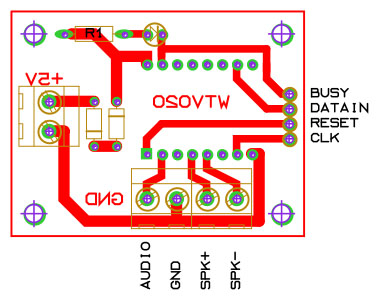

Le schéma du circuit imprimé
Disponible une version 300dpi pour impression sur demande

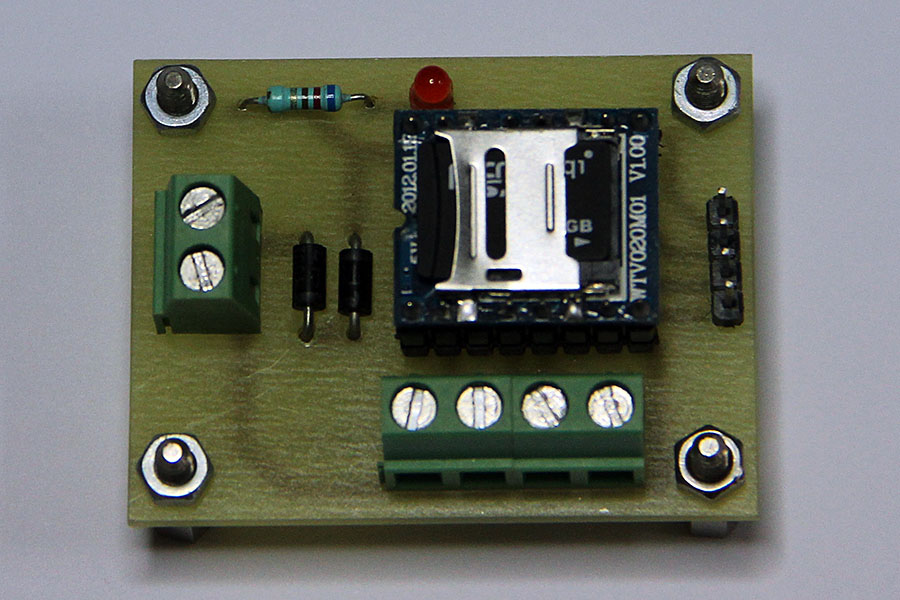

Le circuit imprimé terminé
Cliquez sur la photographie pour l’obtenir en grand format
Le module électronique peut être directement raccordé à un haut-parleur ou peut “attaquer” un amplificateur de puissance.
Le programme Arduino
4 entrées sorties seront nécessaires pour piloter le module avec un Arduino. Vous devrez intégrer la bibliothèque <Wtv020sd16p.h> à votre programme Arduino afin de disposer des fonctions utiles.
